کدگذاری کابل های برق چیست؟

سلام! من به عنوان یک تأمین کننده کابل برق ، اغلب در مورد رنگ کابل های قدرت از من سؤال می کنم. این ممکن است یک جزئیات کوچک به نظر برسد ، اما در واقع برای ایمنی و نصب مناسب بسیار مهم است. بنابراین ، بیایید درست شیرجه بزنیم و آن را بشکنیم.

چرا رنگ - برنامه نویسی اهمیت دارد

اول از همه ، چرا ما حتی برای کابل های برق نیز رنگی داریم؟ خوب ، این عمدتا برای اهداف ایمنی و شناسایی است. در یک سیستم الکتریکی پیچیده ، چندین کابل وجود دارد که انواع مختلف جریان و ولتاژ را حمل می کنند. اگر همه آنها یکسان به نظر برسند ، این یک کابوس برای برق و کارگران تعمیر و نگهداری خواهد بود که بفهمند کابل کدام است. رنگ - کدگذاری به آنها کمک می کند تا عملکرد و ولتاژ هر کابل را به سرعت شناسایی کنند و خطر تصادفات الکتریکی را کاهش می دهند.

رنگ مشترک - استانداردهای برنامه نویسی

استانداردهای مختلف کدگذاری رنگ وجود دارد ، اما من روی برخی از پرکاربردترین آنها تمرکز خواهم کرد.

استانداردهای آمریکای شمالی

در آمریکای شمالی ، کد الکتریکی ملی (NEC) قوانین خاصی برای رنگ کابل برق دارد. برای مدارهای AC ، سیمهای داغ معمولاً سیاه ، قرمز یا آبی هستند. سیاه معمولاً برای مرحله اول در یک سیستم فاز یا سه فاز استفاده می شود. قرمز اغلب برای مرحله دوم در یک سیستم سه فاز استفاده می شود و از رنگ آبی می تواند برای مرحله سوم استفاده شود.

سیم خنثی سفید یا خاکستری است. رنگ سفید رنگ سنتی تر است ، اما خاکستری نیز به طور فزاینده ای رایج می شود. سیم زمین سبز یا مس لخت است. یک سیم سبز نشان می دهد که این یک هادی زمینی است و یک سیم مس لخت همان هدف را انجام می دهد.

به عنوان مثال ، اگر در حال کار بر روی یک پنل الکتریکی مسکونی معمولی هستید ، سیم های سیاه متصل به قطع کننده مدار (سیم های داغ) ، یک سیم سفید (خنثی) و یک سیم مسی سبز یا لخت (زمین) را مشاهده خواهید کرد.

استانداردهای اروپایی

در اروپا ، کمیسیون بین المللی الکتروتکنیک (IEC) استانداردها را تعیین می کند. برای مدارهای AC ، سیمهای زنده معمولاً قهوه ای ، سیاه یا خاکستری هستند. قهوه ای برای مرحله اول ، سیاه برای مرحله دوم و خاکستری برای مرحله سوم در یک سیستم سه فاز استفاده می شود.

سیم خنثی آبی است و سیم محافظ زمین (زمین) سبز است - راه راه زرد. این یک ترکیب رنگی بسیار مجزا است که باعث می شود سیم زمین با یک نگاه آسان شود.

بیایید بگوییم که شما در حال نصب یک سیستم الکتریکی در یک ساختمان اروپایی هستید. شما این قوانین کدگذاری را دنبال خواهید کرد تا اطمینان حاصل شود که سیستم ایمن و سازگار است.

پیشنهادات کابل برق ما

در شرکت ما ، اهمیت پایبندی به این استانداردهای کدگذاری رنگ را درک می کنیم. به همین دلیل تمام کابل های برق ما مطابق با استانداردهای مربوطه با رنگ های صحیح تولید می شوند.

ما طیف گسترده ای از کابل های برق را ارائه می دهیم ، از جملهکابل الکتریکی زرهی زیرزمینیبشر این کابل برای نصب زیرزمینی طراحی شده است ، جایی که باید در برابر آسیب های فیزیکی محافظت شود. کدگذاری رنگ روی این کابل ها به نصب کنندگان کمک می کند تا هنگام قرار دادن آنها در زیر زمین ، هادی های مختلف را به سرعت شناسایی کنند.

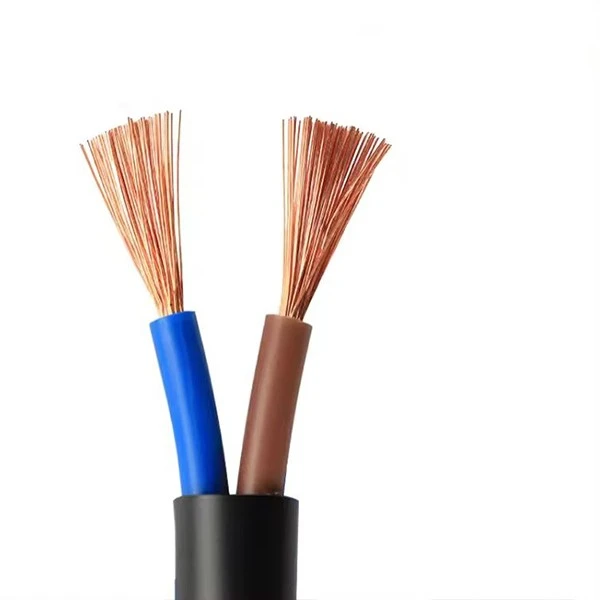

محصول عالی دیگر ماستشعله - کابل هسته انعطاف پذیر عقب ماندهبشر این کابل برای برنامه هایی که در آن انعطاف پذیری لازم است ، مانند ماشین آلات یا تجهیزات ایده آل است. رنگ مناسب - برنامه نویسی تضمین می کند که کابل با خیال راحت نصب و نگهداری می شود.

ما هم داریمکابل های XLPE انعطاف پذیر ولتاژ کم یا زیاد نصب شدهبشر این کابل ها برای انواع ولتاژ مناسب هستند و با توجه به نیازهای خاص شما می توانند سفارشی شوند. کدگذاری رنگ روی این کابل ها با استانداردهای مربوطه سازگار است و باعث می شود آنها در سیستم های برقی شما ادغام شوند.

ملاحظات خاص

موارد خاصی وجود دارد که ممکن است کدگذاری رنگ کمی منحرف شود. به عنوان مثال ، در برخی از تنظیمات صنعتی ، ممکن است از رنگ های اضافی برای نشان دادن عملکردهای خاص استفاده شود. برخی از کابل ها ممکن است یک سیم بنفش یا نارنجی برای نشان دادن یک مدار کنترل یا سیگنال خاص داشته باشند.

همچنین ، هنگام برخورد با مدارهای DC ، کدگذاری رنگ می تواند متفاوت باشد. در یک مدار DC ، سیم مثبت اغلب قرمز است و سیم منفی سیاه است. سیم زمین هنوز هم همان قوانینی را که در مدارهای AC وجود دارد ، به رنگ سبز یا مس لخت پیروی می کند.

اهمیت در نصب و نگهداری

رنگ مناسب - برنامه نویسی در طول نصب و نگهداری کابل های برق بسیار مهم است. هنگامی که یک برق در حال نصب یک سیستم الکتریکی جدید است ، برای اطمینان از صحت اتصالات ، به کدگذاری رنگ متکی است. اگر سیم های اشتباه به هم وصل شوند ، می تواند به مدارهای کوتاه ، شوک الکتریکی یا حتی آتش سوزی منجر شود.

در حین نگهداری ، کدگذاری رنگ به تکنسین ها کمک می کند تا به سرعت مشکلات را تشخیص دهند. به عنوان مثال ، اگر در یک مدار خطایی وجود داشته باشد ، آنها می توانند بر اساس رنگ های خود سیم های گرم ، خنثی و زمینی را به راحتی شناسایی کنند و از آنجا عیب یابی کنند.

روندهای صنعت

صنعت کابل برق دائماً در حال تحول است ، و استانداردهای کدگذاری رنگ نیز به همین ترتیب است. با استفاده بیشتر از منابع انرژی تجدید پذیر مانند خورشیدی و باد ، نیازهای جدیدی برای کابل های برق وجود دارد. به عنوان مثال ، برخی از سیستم های انرژی خورشیدی از کابل های ویژه ای با رنگ های منحصر به فرد استفاده می کنند تا بین قطعات DC و AC سیستم تمایز قائل شوند.

همچنین ، با توسعه سیستم های الکتریکی هوشمند تر ، ممکن است نیاز به کدگذاری رنگ اضافی برای نشان دادن انواع مختلف سیگنال ها یا توابع وجود داشته باشد.

پایان

در پایان ، کدگذاری رنگ کابل های برق یک جنبه حیاتی ایمنی و نصب الکتریکی است. چه در آمریکای شمالی ، اروپا و چه در هر جای دیگر جهان باشید ، درک و پیروی از استانداردهای کدگذاری صحیح ضروری است.

ما به عنوان یک تأمین کننده کابل برق ، ما متعهد هستیم که کابل های با کیفیت بالا را ارائه دهیم که تمام نیازهای مربوط به کدگذاری رنگ را برآورده می کند. اگر در بازار کابل های برق هستید ، خواه این باشدکابل الکتریکی زرهی زیرزمینیباشعله - کابل هسته انعطاف پذیر عقب مانده، یاکابل های XLPE انعطاف پذیر ولتاژ کم یا زیاد نصب شده، ما شما را پوشانده ایم.

اگر سؤالی دارید یا علاقه مند به خرید کابل های برق ما هستید ، از دستیابی به آن دریغ نکنید. ما در اینجا هستیم تا به شما در یافتن کابل های مناسب برای نیازهای خود کمک کنیم و از نصب الکتریکی ایمن و کارآمد اطمینان حاصل کنیم.

منابع

• کد برق ملی (NEC)
• استانداردهای بین المللی الکتروتکنیک (IEC)
• انتشارات صنعت در مورد فناوری کابل برق و ایمنی
