چگونه می توان اندازه سیم مناسب را برای لوازم الکتریکی خانگی محاسبه کرد؟

محاسبه اندازه سیم مناسب برای لوازم الکتریکی خانگی جنبه مهمی در اطمینان از ایمنی و کارآیی در سیستم الکتریکی خانه شما است. من به عنوان یک تامین کننده سیم برقی خانگی ، من از دست اول شاهد اهمیت انتخاب اندازه سیم مناسب بوده ام. در این پست وبلاگ ، من شما را از طریق فرآیند تعیین اندازه سیم صحیح برای لوازم خانگی خود راهنمایی می کنم ، بنابراین می توانید تصمیمات آگاهانه بگیرید و تنظیمات الکتریکی خانه خود را در شرایط درجه یک نگه دارید.

درک اصول اندازه سیم

قبل از غواصی در محاسبات ، درک اصول اندازه سیم ضروری است. اندازه سیم به طور معمول با استفاده از سیستم سنج سیم آمریکایی (AWG) اندازه گیری می شود. در این سیستم هرچه تعداد AWG کوچکتر باشد ، قطر سیم بزرگتر است. به عنوان مثال ، یک سیم 10 AWG ضخیم تر از سیم 14 AWG است.

اندازه سیم مورد نیاز شما به چندین عامل بستگی دارد ، از جمله میزان جریان دستگاه ، طول سیم و ولتاژ مدار را ترسیم می کند. استفاده از اندازه سیم اشتباه می تواند منجر به مشکلات مختلفی مانند گرمای بیش از حد ، افت ولتاژ و حتی آتش سوزی الکتریکی شود.

عوامل مؤثر بر انتخاب اندازه سیم

1. بار فعلی

بار فعلی ، که در آمپر (AMP) اندازه گیری می شود ، مقدار جریان الکتریکی است که یک دستگاه را ترسیم می کند. لوازم مختلف نیازهای فعلی مختلف دارند. به عنوان مثال ، یک لامپ کوچک ممکن است فقط چند آمپر بکشد ، در حالی که یک اجاق گاز برقی بزرگ می تواند تا 50 آمپر یا بیشتر جلب کند.

برای تعیین بار فعلی یک دستگاه ، می توانید صفحه نام دستگاه را بررسی کنید. این صفحه معمولاً اطلاعاتی در مورد مصرف برق دستگاه در وات (W) و ولتاژ (V) ارائه می دهد. سپس می توانید جریان را با استفاده از فرمول محاسبه کنید:

[i = \ frac {p} {v}]

جایی که (i) جریان در AMPS است ، (p) قدرت در وات است ، و (v) ولتاژ است. در بیشتر خانوارهای ایالات متحده ، ولتاژ استاندارد 120 ولت یا 240 ولت است.

2. طول سیم

طول اجرای سیم نیز بر انتخاب اندازه سیم تأثیر می گذارد. با افزایش طول سیم ، مقاومت سیم افزایش می یابد که می تواند منجر به افت ولتاژ شود. افت ولتاژ می تواند باعث شود که دستگاه به طور ناکارآمد کار کند یا اصلاً کار نکند.

برای به حداقل رساندن افت ولتاژ ، ممکن است لازم باشد از اندازه سیم بزرگتر برای اجرای سیم های طولانی تر استفاده کنید. کد الکتریکی ملی (NEC) دستورالعمل هایی را در مورد حداکثر افت ولتاژ مجاز ارائه می دهد ، که به طور معمول 3 ٪ برای مدارهای شاخه و 5 ٪ برای مدارهای فیدر است.

3 ولتاژ

ولتاژ مدار عامل مهم دیگری است. مدارهای ولتاژ بالاتر به طور کلی می توانند از اندازه سیم های کوچکتر در مقایسه با مدارهای ولتاژ پایین برای همان بار فعلی استفاده کنند. این امر به این دلیل است که قدرت (P) محصول ولتاژ (V) و جریان (I) است ، بنابراین برای یک نیاز قدرت معین ، ولتاژ بالاتر به معنای جریان پایین تر است.

محاسبه اندازه سیم مناسب

مرحله 1: بار فعلی را تعیین کنید

همانطور که قبلاً ذکر شد ، نام دستگاه را برای یافتن مصرف برق آن در وات بررسی کنید. سپس برای محاسبه بار فعلی ، از فرمول (i = \ frac {p} {v}) استفاده کنید.

به عنوان مثال ، اگر یک بخاری برقی 1500W دارید که روی مدار 120 ولت کار می کند ، بار فعلی خواهد بود:

[i = \ frac {1500} {120} = 12.5 \ text {amps}]

مرحله 2: طول سیم را در نظر بگیرید

طول سیم را از پانل برقی به دستگاه اندازه گیری کنید. اگر اجرای سیم طولانی باشد ، ممکن است لازم باشد اندازه سیم را تنظیم کنید تا افت ولتاژ را به خود اختصاص دهید.

مرحله 3: به نمودار اندازه سیم مراجعه کنید

پس از تعیین بار فعلی و در نظر گرفتن طول سیم ، می توانید برای یافتن اندازه سیم مناسب به نمودار اندازه سیم مراجعه کنید. نمودار اندازه سیم اندازه سیم توصیه شده را بر اساس بار فعلی و طول سیم ارائه می دهد.

در اینجا یک نمودار اندازه سیم ساده برای مدارهای خانگی مشترک وجود دارد:

توجه به این نکته حائز اهمیت است که این یک راهنمای کلی است ، و شما همیشه باید برای الزامات خاص با NEC یا یک برقکار واجد شرایط مشورت کنید.

انواع سیمهای الکتریکی خانگی

ما به عنوان یک تأمین کننده سیم برقی خانگی ، ما سیم های متنوعی را برای برنامه های مختلف ارائه می دهیم. در اینجا برخی از انواع متداول سیمهایی که ارائه می دهیم آورده شده است:

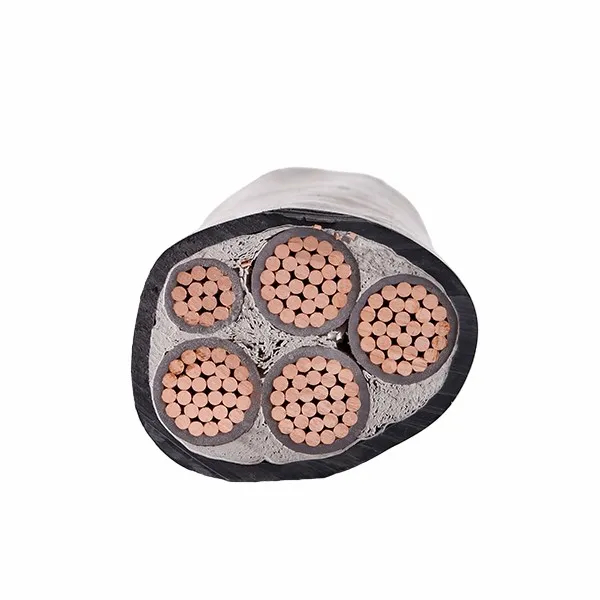

• هادی مس مقاوم در برابر حرارت PVC سیم الکتریکی عایق بندی شده: این سیم برای مقاومت در برابر درجه حرارت بالا طراحی شده است ، و آن را برای برنامه هایی که در آن گرما نگران کننده است ، مناسب است ، مانند وسایل گرمایش نزدیک یا در مناطقی که دمای محیط بالا دارند ، مناسب است.
• عایق PVC مس سیم الکتریکی تک هسته: این یک نوع اساسی از سیم است که معمولاً برای سیم کشی عمومی خانگی استفاده می شود. این مجموعه از یک هادی مس منفرد با عایق بندی شده با PVC تشکیل شده است که عایق و محافظت الکتریکی خوبی را ارائه می دهد.

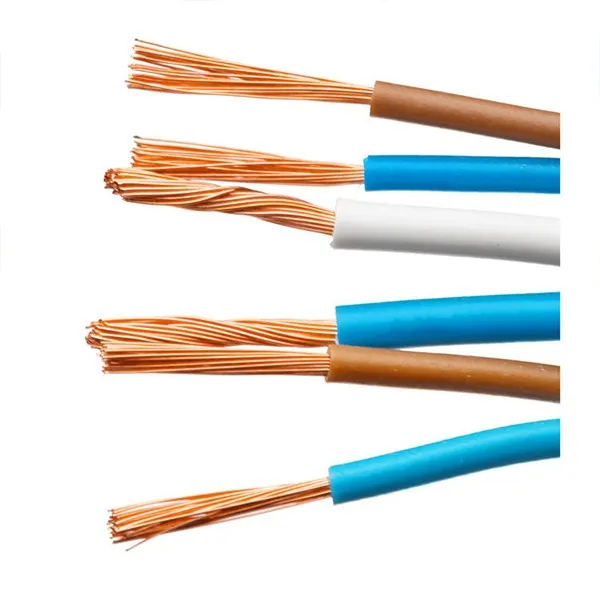

• کابل عایق PvC Core Core Core Core Core Core: این کابل از هادی های مس رشته ساخته شده است و دارای خواص عقب ماندگی شعله است. غالباً در مناطقی که ایمنی آتش سوزی در اولویت قرار دارد ، مانند ساختمانهای تجاری یا در مناطقی که خطر آتش سوزی دارند ، استفاده می شود.

اهمیت استفاده از اندازه سیم مناسب

استفاده از اندازه سیم مناسب به دلایل مختلف بسیار مهم است:

• امنیت: مهمترین دلیل ایمنی است. استفاده از یک سیم کم اندازه می تواند منجر به گرمای بیش از حد شود که می تواند باعث ذوب شدن عایق و به طور بالقوه آتش سوزی الکتریکی شود. با استفاده از اندازه سیم مناسب ، می توانید خطر آتش سوزی الکتریکی را کاهش داده و از امنیت خانه و خانواده خود اطمینان حاصل کنید.
• کارایی: اندازه سیم مناسب به به حداقل رساندن افت ولتاژ کمک می کند ، به این معنی که دستگاه ولتاژ صحیح را دریافت کرده و کارآمدتر عمل می کند. این می تواند باعث صرفه جویی در مصرف انرژی و کاهش صورتحساب برق شما در دراز مدت شود.
• قابلیت اطمینان: با استفاده از اندازه سیم صحیح ، اطمینان حاصل می کند که سیستم الکتریکی قابل اطمینان است. این احتمال کاهش قطع کننده مدار را کاهش می دهد و یا فیوزهای دمیدن را کاهش می دهد ، که می تواند عملکرد لوازم شما را مختل کند.

برای نیازهای سیم خود با ما تماس بگیرید

اگر هنوز مطمئن نیستید که اندازه سیم برای لوازم خانگی شما مناسب است یا در انتخاب نوع مناسب سیم به کمک نیاز دارید ، در تماس با ما دریغ نکنید. ما به عنوان یک تأمین کننده پیشرو سیم برقی خانگی ، ما از تخصص و تجربه برخوردار هستیم تا بهترین راه حل ها را برای نیازهای سیم کشی برقی خود در اختیار شما قرار دهیم.

این که آیا شما یک علاقه مندان به DIY هستید که در یک پروژه بهسازی خانه یا یک برقکار حرفه ای کار می کنید ، می توانیم سیم های با کیفیت بالا را با قیمت های رقابتی به شما ارائه دهیم. ما متعهد هستیم که خدمات عالی مشتری را ارائه دهیم و از محصولات مناسب برای نیازهای خاص خود اطمینان حاصل کنیم.

منابع

• کد برق ملی (NEC)
• سیم کشی برق مسکونی توسط ری C. مولین و فیل سیمونز
